服務熱線：

復合時膠盤內為什么有大量氣泡（機速在40~50m/min），對復合有說明影響？

機速在40~50m/min膠盤中的膠水就出現大量的氣泡現象，首先要考慮的是以前使用該膠黏劑有沒有出現大量氣泡的現象，如果有，則說明該膠黏劑本身就容易出現大量氣泡，如果沒有，則要考慮：A：是否更換過溶劑，溶劑內含水分或醇類時容易引起膠液粘度上升；B：配置膠液時粘度過高；C：刮刀的角度控制以及刮刀離膠盤液面太高，造成膠液落差較大，膠液流下時沖擊較大，生產氣泡沒有及時得到消散引起；如果產生的氣泡并不是太多，在40~50m/min的機速下，基本上對復合不會造成影響，如果機速達到100m/min以上時氣泡就有可能會被帶到復合膜中去，而產生斑點現象。

復合膜中有氣泡和斑點現象，請問是什么原因引起的？

這種想象有很多原因，具體情況需要具體分析。產生氣泡和斑點的常見因素有：環境因素，如灰塵和雜質。這需要一個健康的環境。此外，如果膠液中含有雜質，有必要判斷它是由粘合劑本身還是混合桶帶入的。B:將配制好的膠液與水混合，在干燥隧道中60-90度不干燥，與固化劑反應生成二氧化碳氣泡，交聯后生成白色的晶點，復合膜中還含有兩種氣泡和水氣泡；C:工作環境中的濕度太高，空氣中的水分會附著在塑料表面，特別是吸濕性高的塑料表面，如尼龍、玻璃紙等易結晶點；d:有規則的斑點或氣泡是由于粘合劑制備過程中粘合劑濃度太低、因網紋輥選擇過淺導致粘合劑量不足、網紋輥堵塞等造成的。e:膜質量差，即基膜的表面張力太差，導致粘合劑流平性差，在沒有粘合劑的地方起泡；f:復合時，刮刀角度大，膠液滴大，沖擊產生氣泡。當復合機高速運轉時，氣泡不能及時消散，導致膠盤中產生大量氣泡，這些氣泡隨后被夾帶并轉移到薄膜上(如果粘合劑的粘度太高，也會產生氣泡)；g:復合壓力不足，復合輥表面溫度過低，粘合劑活性不足，流動性差，使膠點之間的縫隙無法填充，造成微小縫隙和氣泡；h:膠粘劑的質量問題；在配制過程中，應盡可能避免水和酒精的影響。

青島正大環?？萍加邢薰境闪⒂?/span>1998年，專注于塑料食品包裝研發、設計及制造已有20年的經驗。公司位于青島市黃島區臨港路2711號，歡迎廣大朋友實地考察，蒞臨指導！

青島正大環?？萍加邢薰臼冀ㄓ?/span>1998年，占地3萬平方千米，建筑面積2.4萬平方千米，屬于新興的民營企業。公司擁有青島市認定的企業技術中心，是高新技術企業。

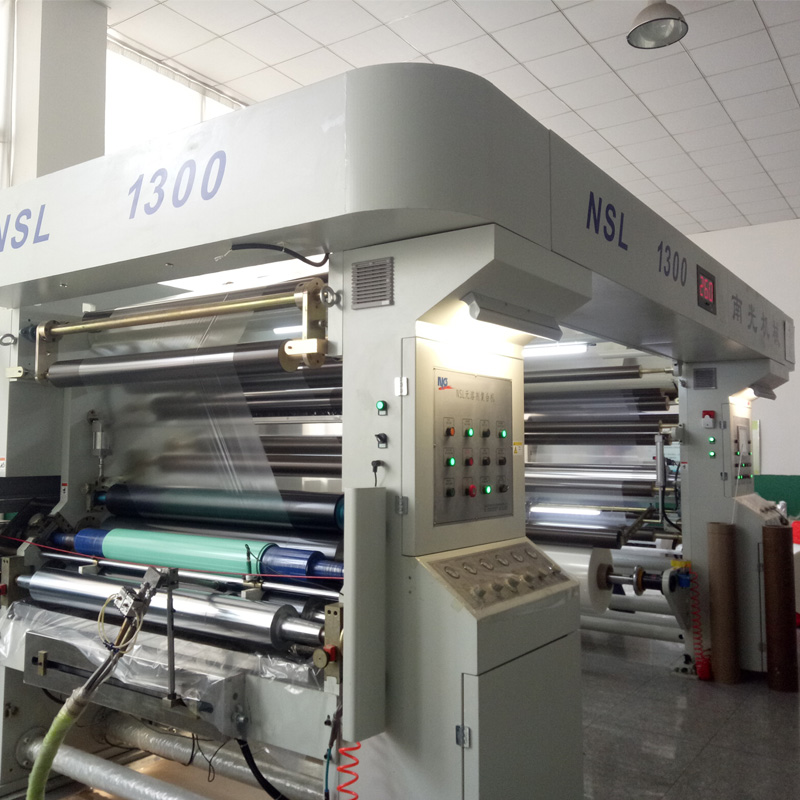

公司現有總資產8000多萬元，從業人員118人，專業技術人員38人，現擁有高速檢品機、無溶劑復合機、軟包裝在線檢測設備等，是專業的軟包裝生產廠家。公司現生產的5大系列78個品種的包裝袋順利通過了ISO9001:2000質量體系認證。公司研發的食品包裝袋、三層共擠彩色膜已達國際水平，期產品遠銷英國、法國、日本、等10多個國家和地區。
